H74单瓣旋启式对夹止回阀

用途

对夹式止回阀适用于公称压力PN1.0MPa~42.0MPa、Class 150~2500 ;公称通径DN15~1200mm、NPS1/2~48;工作温度-196~54OC℃的各种管路上，用于防止介质倒流。通过洗用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

标准与规范

1、设计与制造:API594、API6D、JB/T 8937 ;

2、结构长度:API594、API6D、DIN 3202、JB/T 8937 ;

3、压力—温度等级∶ANSI B16.34、DIN 2401、GB/T 9124、HG 20604、HG 20625、SH 3406、JB/T74;4、试验与检验:API 598、JB/T 9092 ;

5、配管法兰∶JB/T74~90、GB/T9112~9124、HG 20592~20635、SH 3406、ANSIB16.5、DIN 2543~2548、GB/T13402、API 605、ASME B 16.47。

结构特点

1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8 ;

6、动作灵敏、密封性能好﹔

2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20 ;

7、阀瓣行程短、关阀冲击力小;

3、阀瓣关闭快速，水锤压力小;

8、整体结构、简单紧凑、造型美观;

4、水平管道或垂直管道均可使用，安装方便﹔

9、使用寿命长、可靠性高。

5、流道通畅、流体阻力小;

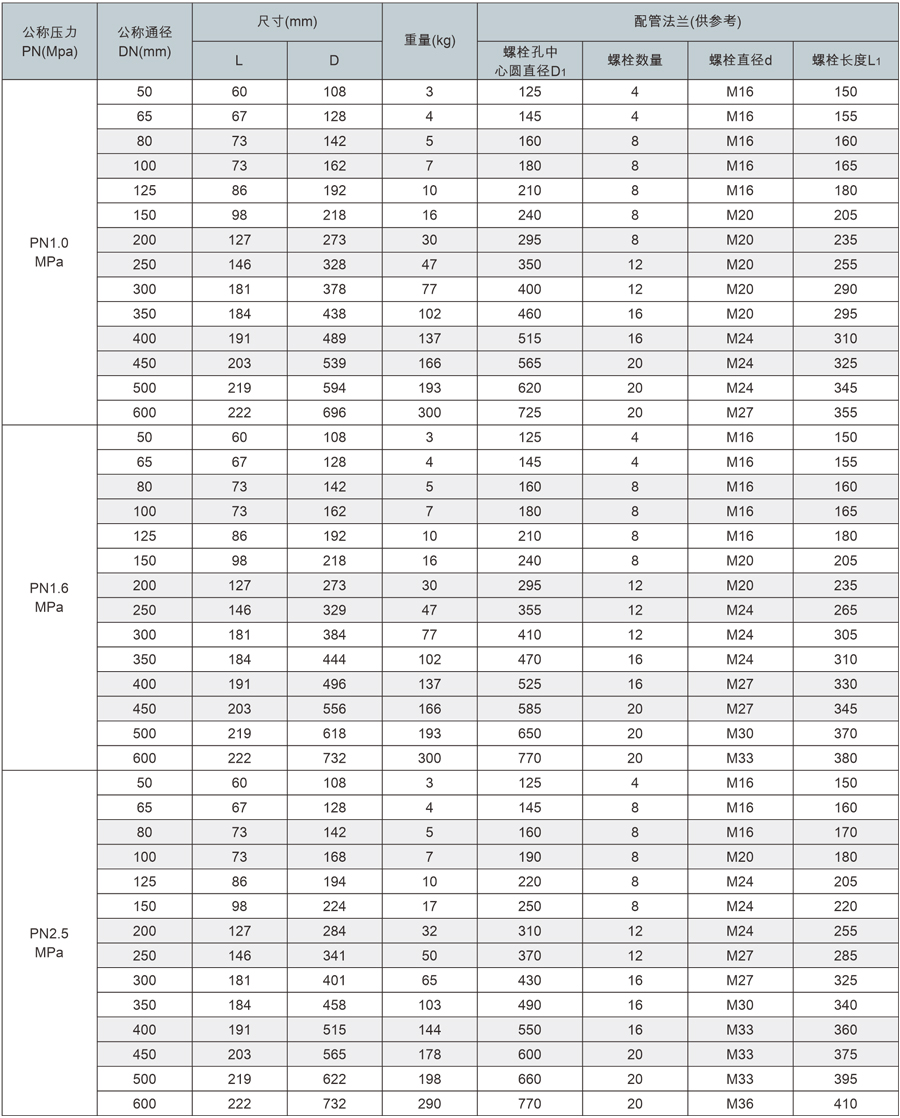

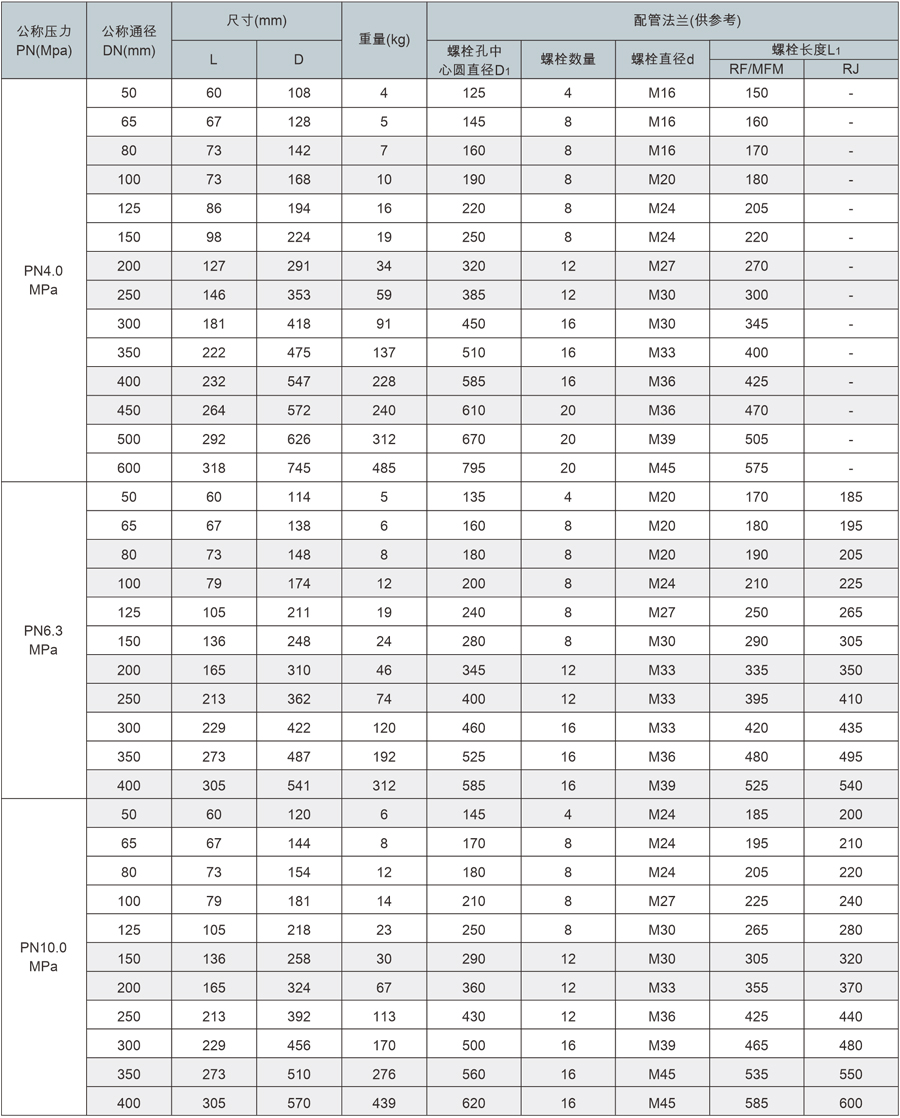

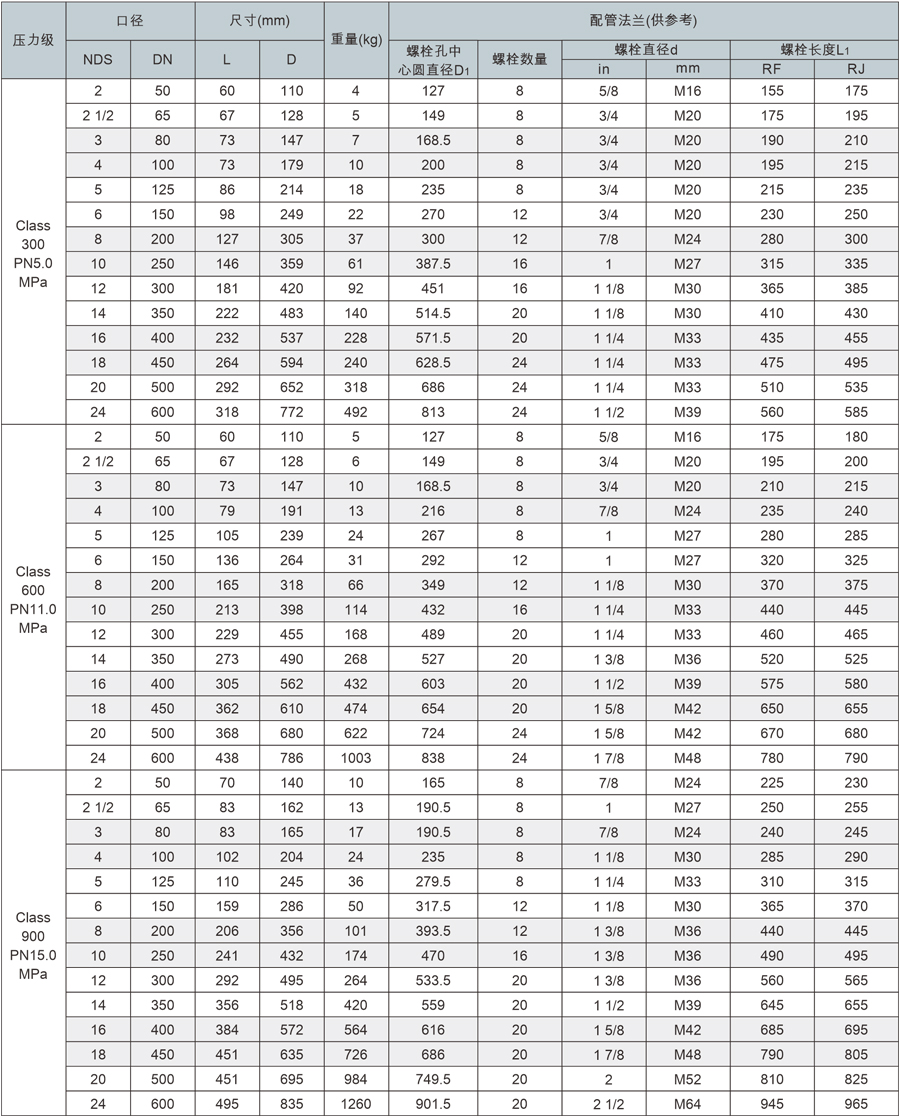

H74单瓣旋启式对夹止回阀主要尺寸及重量
